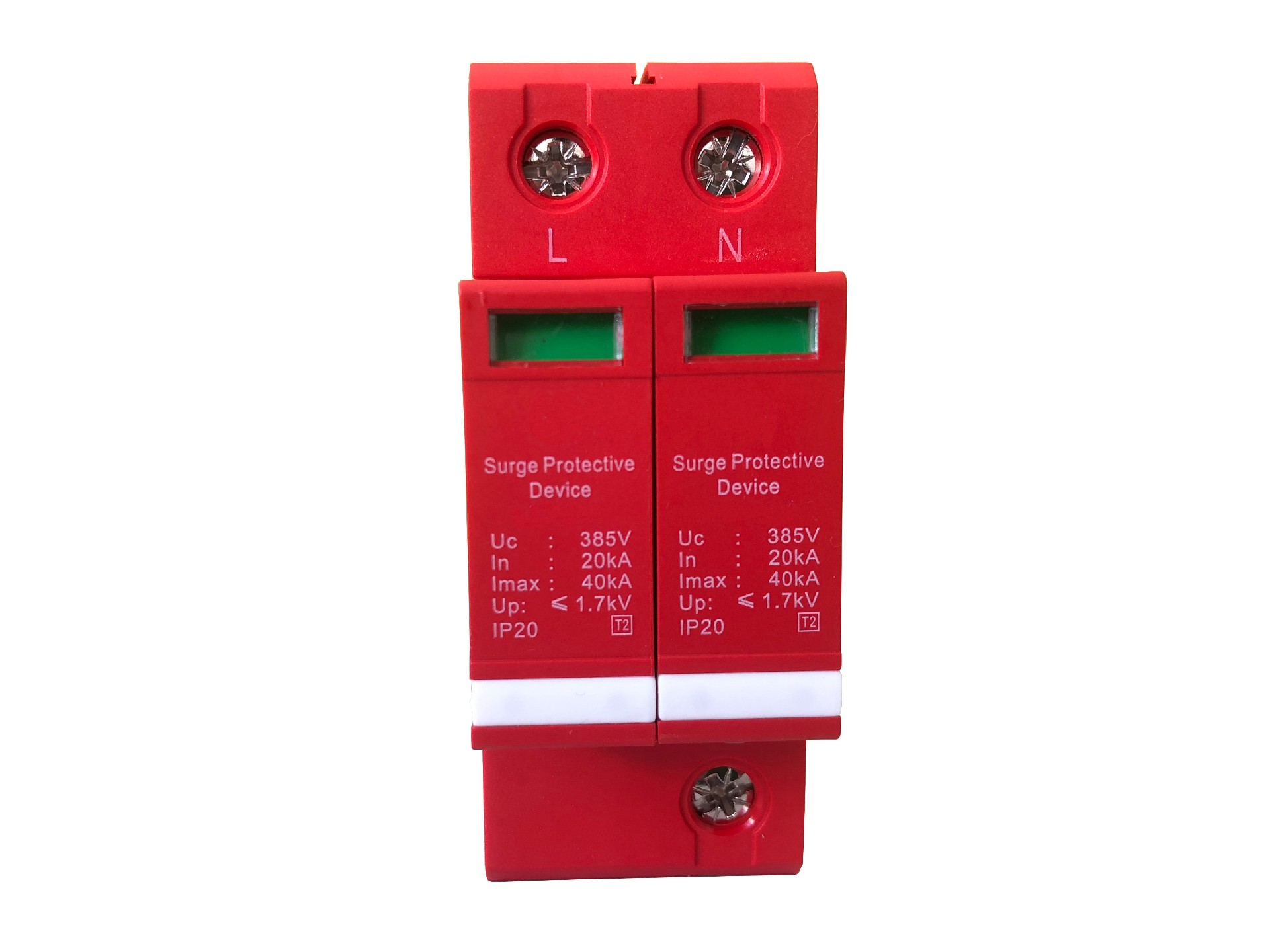

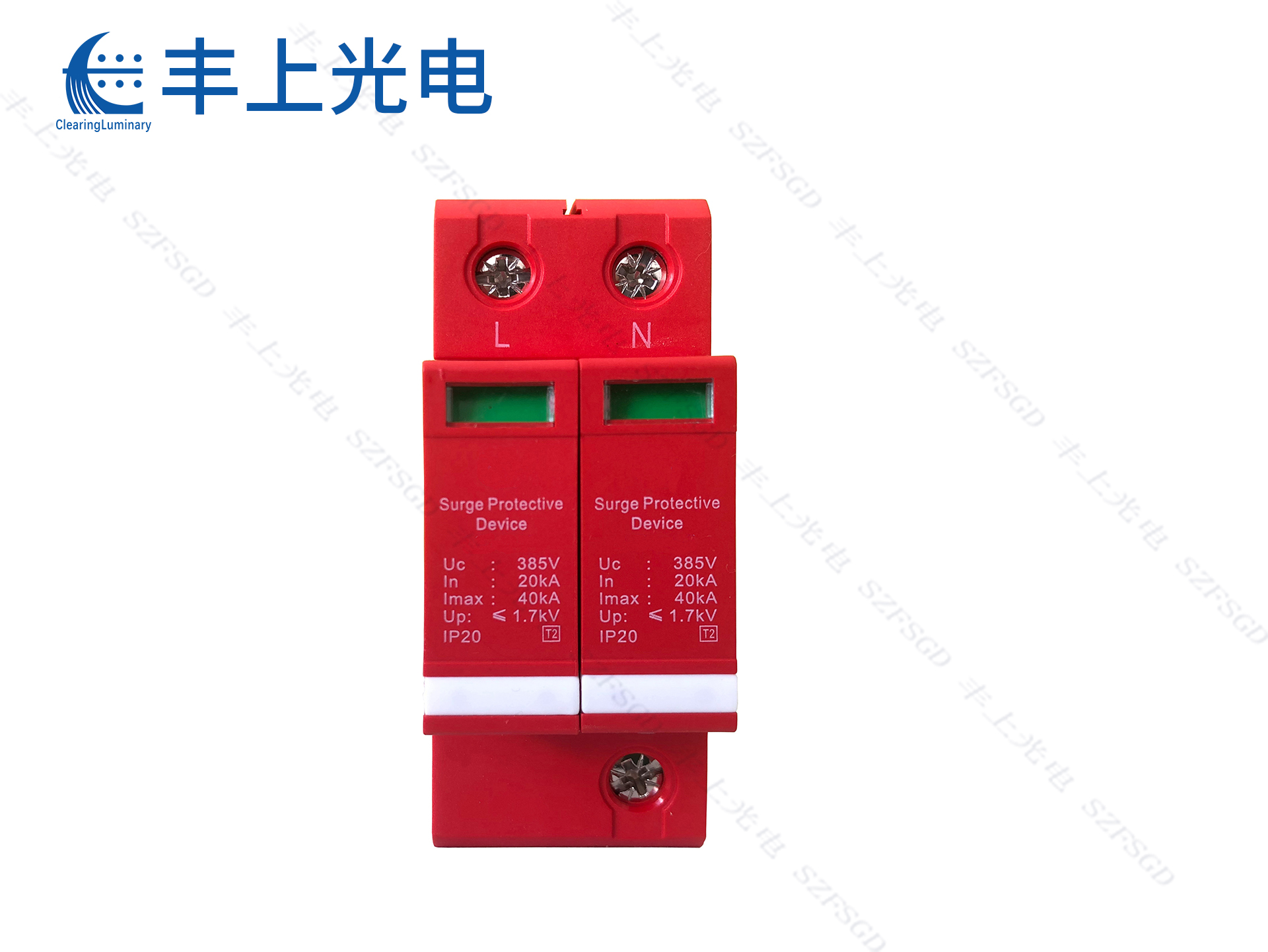

FS-C40系列產品主要用于配電系統C級防護，用于保護電氣電子設備免受雷電電磁脈沖感應電壓、操作瞬態和諧振（<100μs）過電壓的影響，廣泛應用于通信設備、電氣、電器、電力設備、安防監控、交通、工控、航空等領域電源保護。該系列產品具有響應時間特別快，殘壓低，及時脫扣等特點，并且阻燃級別達到V-0級，最大程度上杜絕火災發生，起到安全防護作用。
安裝流程
型 號
指標
FS-C40/2
FS-C40/1+N
FS-C40/3
FS-C40/4
FS-C40/3+N
最大可工作電壓（Un）
220V/380V
標稱放電電流（In）
20kA
最大通流容量（Imax）
40kA
保護水平（Up）
1700V
響應
時間（tA）
L-PE
25ns
N-PE
/
100ns
外形尺寸（mm）
90*36*68
90*54*68
90*72*68
保護等級
IP20
工具：十字螺絲刀、一字螺絲刀、剝線鉗等各一把
輔 材
規 格
數 量
作 用
斷路器
20A（單相1片；三相3片）
1套
安裝在防雷器之前
L、N連接線
≥10mm2
各1根
長度根據現場情況而定
PE連接線
≥16mm2
1根
就近接地
遙信線
≥0.05mm2（30AWG）
3根
用于監測防雷模塊工作狀態
標準導軌固定件
35mm導軌安裝
2個
固定防雷器
安裝導軌
DIN35mm
長度根據實際情況而定
螺釘
M4
2顆
固定導軌
請確保處于室內或者防水箱內
避免陽光直接照射
避免安裝在劇烈震動場所，應安裝于DIN35mm導軌之上
確保防雷器工作電壓符合市電工作電壓
確保防雷器能可靠接地，并且工頻接地電阻低于10歐姆
